Sistema De Som Compacto Vertical Line Array DB Technologies ES1203

Sistema de som portátil estéreo e bi-amplificado, com 2 woofers de 12" e 2 caixas com 4 alto-falantes full range de 4" alinhados mecanicamente para otimizar a cobertura vertical, 3 Entradas, Display OLED com interface avançada, amplificador Classe D Digipro G4.
Máx SPL: 132dB

- Potência de Pico: 2400w.
- Voltagem: 110-220v

A família ES se fortalece com o ES 1203, um sistema de som estéreo completo que abrange a versatilidade de seus predecessores com impressionantes SPLs (o sistema possui um amplificador de potência de última geração de 2400W) e um padrão de lançamento impressionantemente coerente.

CARACTERÍSTICAS
- Sistema de PA Ativo Stéreo Tri -Amplificado
- Potência: 2400 W
- Amplificador de potência de última geração DIGIPRO G4 AMP
- 3 modos de configuração (Mono, Stéreo ou coluna dupla)
- Misturador de canal de 5 Bandas
- Receptor de Áudio BLUETOOTH®
- 3 canais de entrada (MIC / INSTR / LINE)
- Canal de saída balanceado (MIX / MONITOR / AUX)
- Bolsa de transporte ultra resistente incluída

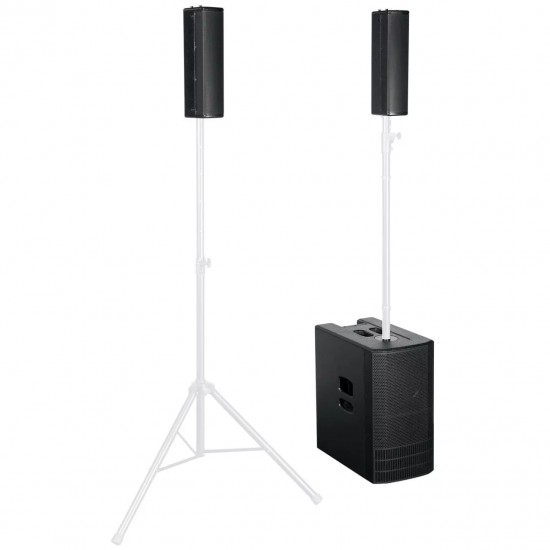

O ES1203 é um sistema de som estéreo com 3 amplificadores composto por 2 topos de madeira passivos e um subwoofer de madeira ativo equipado com woofers de 2X12 ”.

O sub-hospedeiro Digipro G4® 2400W Peak amp de última geração.

Um potente DSP (controlado por uma interface intuitiva colocada no topo do subwoofer) gerencia todas as funções do mixer digital on-board de 5 canais assim como a configuração do sistema.

Cada satélite superior está equipado com mid-woofers de 4x4 ”, cujo alinhamento permite uma cobertura vertical assimétrica (graças à tecnologia Logarithmic Curved Column Array). O design exclusivo dos plugues de fase amplia a cobertura horizontal e garante uma perfeita inteligibilidade.

Além disso, a bordo do DSP permite que os usuários escolham entre 3 modos de configuração (Mono, Stereo ou Double Column) e 2 diferentes modos de direção (Far and Near). Desta forma, o sistema se adapta a todos os tipos de ambientes e garante o melhor padrão de arremesso.

Os satélites superiores funcionam separadamente em uma configuração estéreo (colocados em tripés ou instalados com o acessório WB-44) ou conectados juntos em configuração mono.

O invólucro de ambos os satélites incorpora um sistema de trava de metal, garantindo perfeita conexão de topo a topo e conexão elétrica. Um dos dois satélites recebe o sinal do submarino e o relança para o topo do companheiro.

O ES1203 possui um mixer de 5 canais: o primeiro canal possui um conector combinado MIC / instrumento balanceado / não balanceado com filtro anti-feedback ajustável, compensação de impedância e ganho de microfone com 3 posições (0, +10, + 20dB). O segundo e terceiro canais são entradas MIC / LINE com conector combo balanceado / não balanceado. Isso permite que o sistema gerencie até 3 linhas de mic por vez.

O módulo Bluetooth incorporado recebe áudio estéreo de dispositivos portáteis que gerenciam o sinal em um canal estéreo separado.

A saída AUX / MIX balanceada serve como um link direto ou, alternativamente, como uma saída Aux para um monitor de palco ou outro alto-falante. Quando no modo Double Column, esta saída atua como uma fonte para outro sistema ES1203 fornecendo sinal esquerdo ou direito.

O subwoofer de duas pontas carrega wifes de 2x12 ”, o módulo de amplificador e o OLED funcionam com controles do sistema. O invólucro, resistente e elegante, é feito de madeira compensada revestida com um revestimento preto durável e resistente a arranhões, o que o torna verdadeiramente pronto para estrada. O dolly magnético DO-ES1203 permite transportar o sistema de forma rápida e suave.

O ES1203 é incrivelmente simples de configurar. Os usuários são guiados passo-a-passo para configurar o sistema de acordo com a aplicação, graças à interface gráfica avançada. Em fatos, o display OLED permite entrar no coração do sistema, recuperar predefinições de configuração, ajustar níveis, EQ e criar um mix de ganho pré / pós para finalidades diferentes.

Quando usado no modo Mono (assim como no modo Double Column), o sistema pode ser concluído com DP-ES1203, um poste de madeira que nivela o design geral, resultando em uma aparência elegante e discreta que se encaixa perfeitamente nas instalações permanentes.
O pacote ES1203 vem com sub tampa, uma bolsa para tops, um poste telescópico de 35 mm, cabos de 2 a 7 m e cabo de alimentação.

Technical Data
Speaker Type ----------------------- 3-amped Stereo System with two full-range tops and one subwoofer

Acoustical data
Frequency Response ------------------------ [-10dB]35 - 20.000 Hz
Max SPL----------------------------------------- 132 dB
MF - HF ------------------------------------------ 8x4", v.c. 1"
Type MF - HF------------------------------------Neodymium
LF --------------------------------------------------2X12"
Directivity ----------------------------------------97x60°

Amplifier
Amp Technology -------------------------------Digipro® G4
Amp Class --------------------------------------Class-D
Power Amp Peak ------------------------------2400 W
Controls ------------------------------------------1xOLED Display with rotary encoder w/button
1x Audio signal monitoring LED
1XUSB port (service data)
Power Supply -----------------------------------Fullarange with PFC
Power connection ----------------------------- VDE Socket
Cooling ------------------------------------------ Convection

Processor
Controller ----------------------------------------DSP 56 Bit
Converter AD/DA ------------------------------24 Bit/48 Hz
Limiter --------------------------------------------Peak, RMS, Thermal
Crossover Frequency LF-MF ---------------160 Hz
Digital Steering ---------------------------------Up/Down/Far

Input
Input Channels:

1x Mic/Instrument Combo (XLR/Jack)
2x Mic/Line Combo (XLR/Jack)
1x Bluetooth built-in receiver

Mix Output: 1x XLR balanced output

Mechanics
Housing (Subwoofer)--------------------------Plywood with full metal grille
Housing (Tops) ---------------------------------Plywood with full metal grille
Pole Mount --------------------------------------36 mm (M20 Thread)
Handles (subwoofer)--------------------------1xtop
1x lateral side
Width (Top) --------------------------------------110 mm (4.33 in)
Height (Top) -------------------------------------460 mm (18.11in)
Depth (Top) --------------------------------------160 mm (6.30 in)
Width (Subwoofer) -----------------------------360 mm (14.17 in)
Height (Subwoofer)-----------------------------680 mm (26.77 in)
Depth (Subwoofer) -----------------------------545 mm (21.46 in)
Weight (Top) -------------------------------------3.3 Kg – 7.27 lbs.
Weight (Subwoofer) ----------------------------29.3 Kg – 64.59 lbs.
